メーター照明
（2003.11〜12)

　smartのチューンには,なんか,流行りがあるようで・・・・。

　最近の中国地区での流行りはＬＥＤ（発光ダイオード）。Ｓさんに頼まれてウィンカーミラーのＬＥＤをいじったのをきっかけに，あれやこれや，手を出してしまったのは僕ですっ。（笑)

　で，定番のメーターコンソールの色替え。あ，ただ色を替えるだけじゃなくて，良く切れる電球をＬＥＤにすることで，切れないようにするってメリットもあるんです。

　まず試したのが，灰皿照明に使った青緑。でも，ちょっと気持ち悪くて・・・・。灰皿だと良い色なんだけどね。どうしてかな。・・・で，定番の緑と青と白を作ってみました。結局は，緑が一番落ち着く色でした。

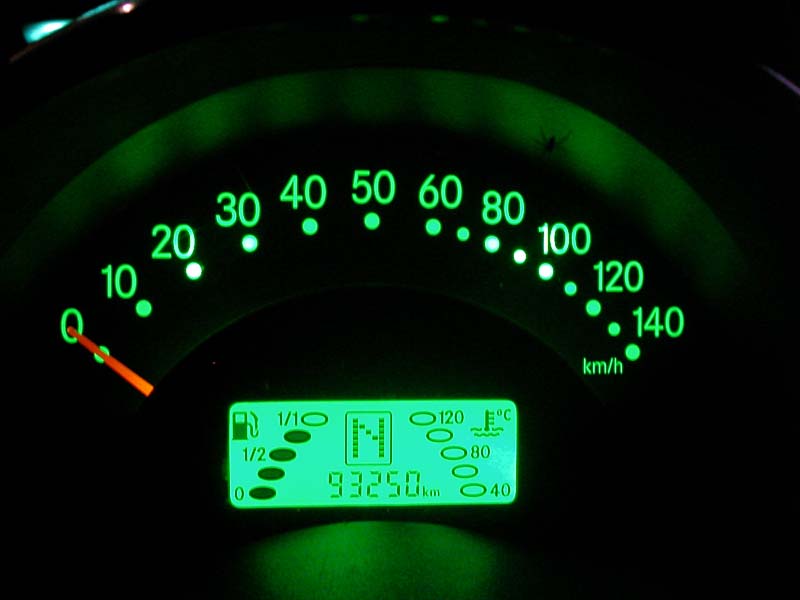

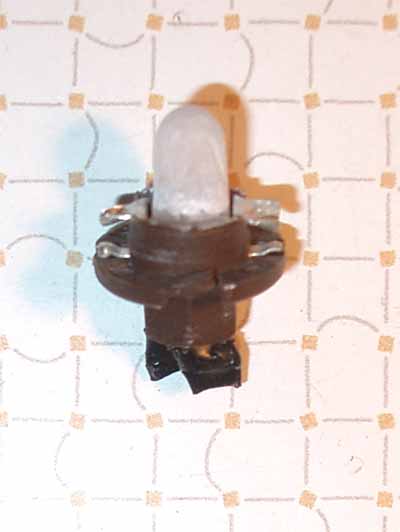

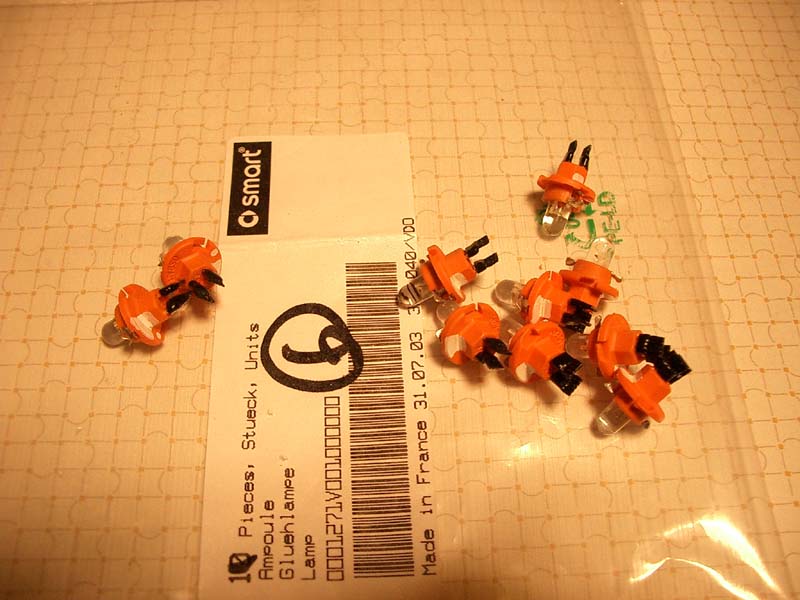

スマートのメーター照明はこんなブラケットに入った電球が入ってます。（この写真は，ＬＥＤに交換して抵抗挿入済） (作り方) 液晶部に２個，速度計用に２個。 時計やタコやコンソールまでこだわる人は，さらに・・・作ります。（僕は，メーターユニットだけです。） 交換後は，こんな感じ。

　さて，メーターが緑色になったところで，改めて見ると針が良く見えません。もともと白色光で照らされていた朱色の針は，補色の緑の光で暗くなってしまいました。・・・・う〜ん，ちょっと，考えるか。
　と考えたところで，針に赤色ＬＥＤで照明をつけよう・・・ (安直〜笑)・・・ということで始めてみると・・・・。

　普通の自照式指針は，根元に照明があって，針内を伝わって先が光るんですが，この針，わざわざ根元の光が伝わらないような作りになってます。（が〜ん）
　仕方がないので，チップLEDを針に貼り付けることにしました。・・・・・で，メータ内液晶用電源を取って・・・よしっオッケ〜・・・・と安心したら，パチッ！・・・・。
？？？？。テスト用の電源線がＩＣに触れたらしく・・・・・・メーター壊しました。（大泣）

　代わりのメーターユニットを調達して，広島まで行って，機番の設定(総距離計の読込み設定）をしてもらって・・・・と，大変なコストがかかりました。

　皆さん，決して真似てはいけません。（マジ）

なら出すな・・・って？。いや苦労したんで・・・（笑)

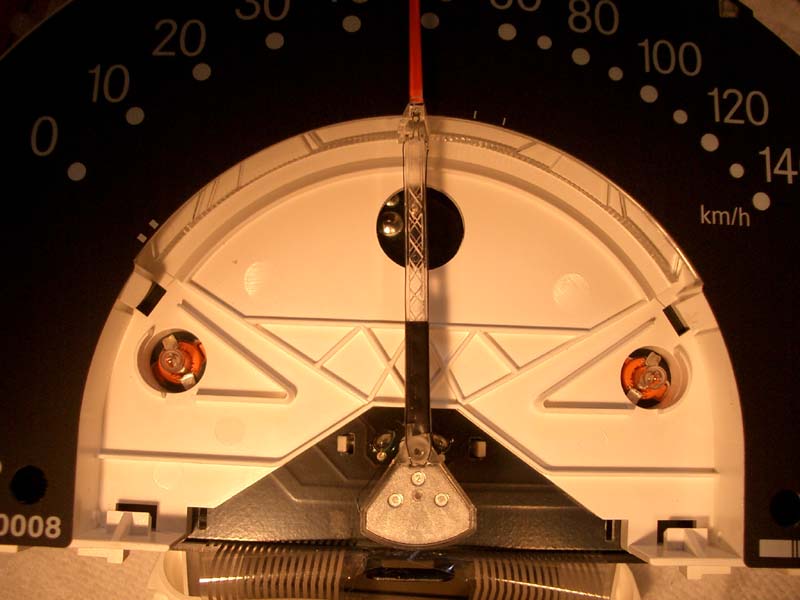

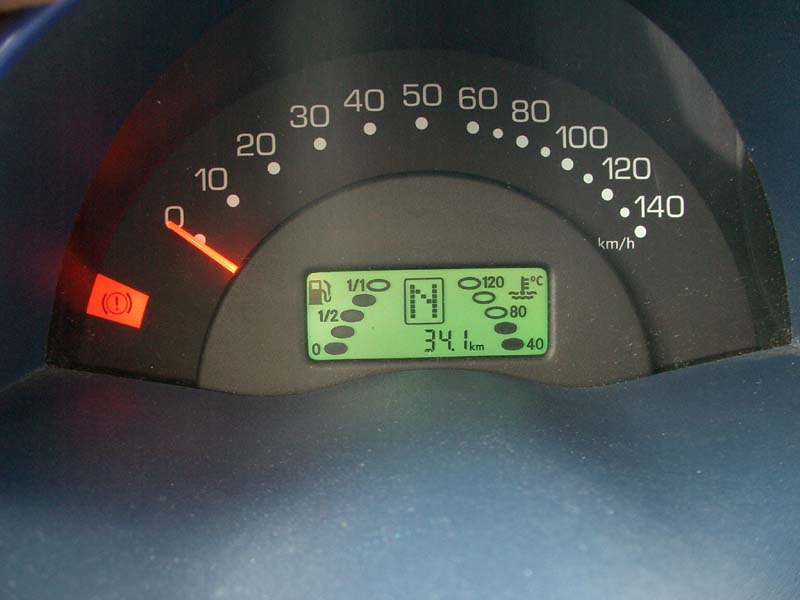

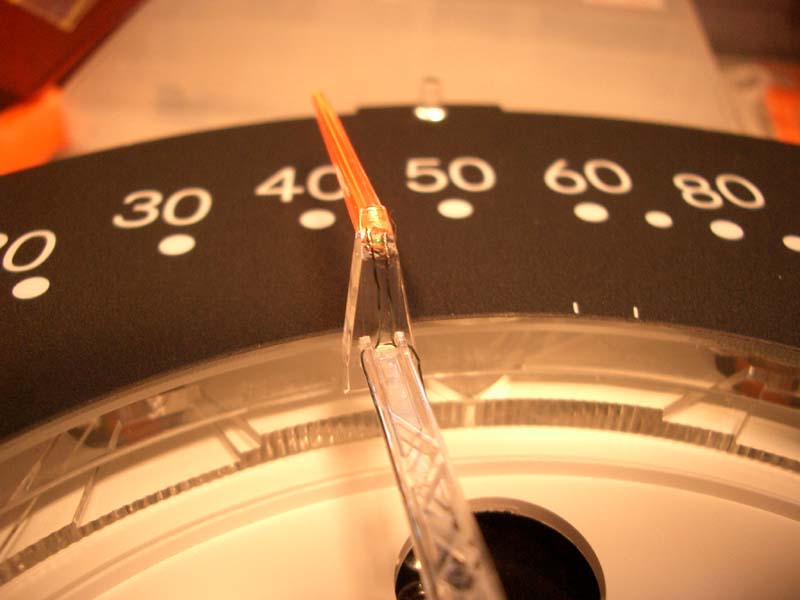

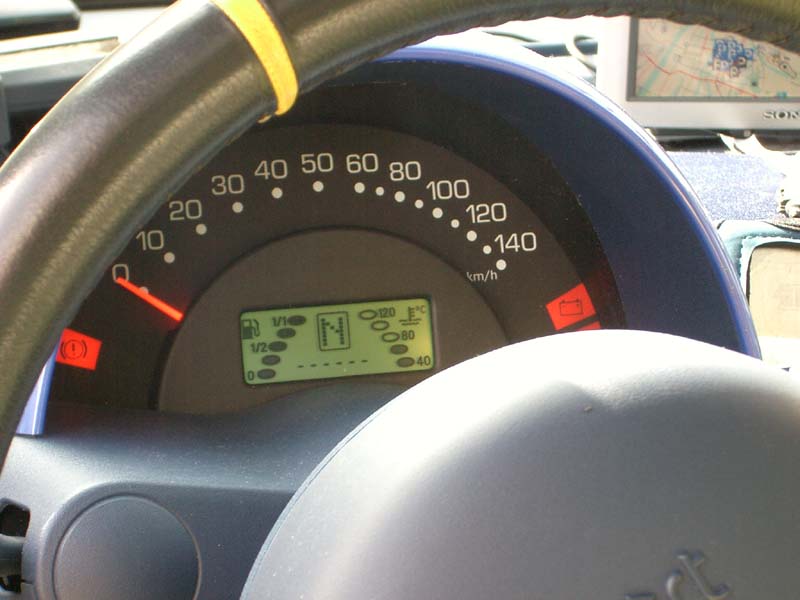

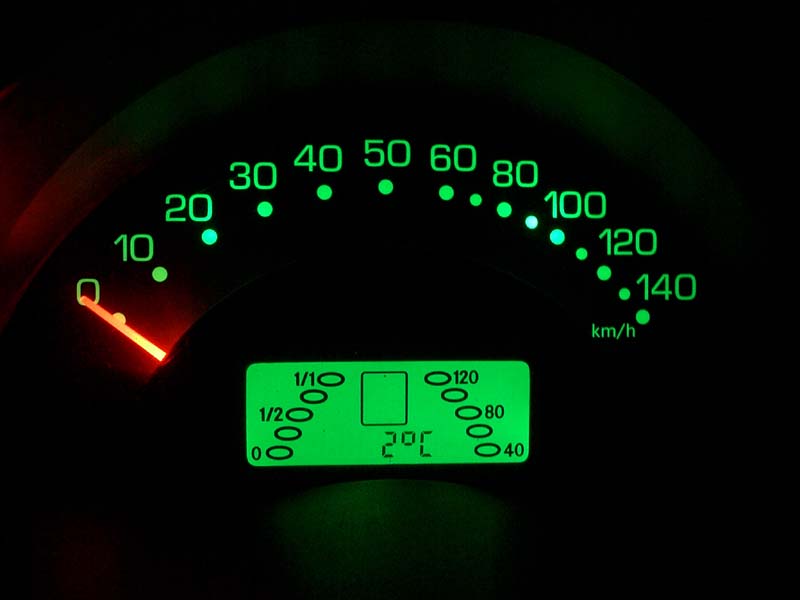

メーター針の根元にチップＬＥＤを貼付け。 配線は内緒（笑)。 壊したメーターユニットを交換しただけでは，機番が本体と合っていないとかで，総距離が-----になって出なくなります。 ディーラーでメンテＰＣを使って設定してもらうことが必要です。あっ，中古はだめです。本体機番が書込済だと上書きできないそうです。 ライトオフでも光る。 夜間の照明
