Project XB
トランクルームライト
（2008.11）

　センターコンソールに灰皿用のライトを付けてからもうすぐ１年。
そろそろ，日没が早くなって，出先で冷え込んでくると，トランクからジャケットやヘルメットを取り出したり・・・・！？

トランクが暗〜い！

　クロスブレード以外だと，リアドアを開けるとちゃんと室内照明が点くんですが，XBにはありません。
都会なら，どこでも照明があるので問題ないでしょうが，この辺はねぇ。。。。ちゃんと明かりがあるところで停めないと，トランク内が見えません。
　てことで，長らく思案してきたトランクルームライトを付けたいな。・・・

　ただ付けるだけなら，できあいのスイッチ付のライトを付ければいいんだけど，せめて，リアドアとの連動にはしたいよね。
マグネットスイッチをつけるかなぁ？
　照明は何がいいかな？？結構トランクは幅広いんだよね。ちゃんと全体が見えるようにするには？？？
　
　などなど，色々と思案をしながら，WISの回路図や本体の調査を積み重ね，ようやく実施の段階に至りました。

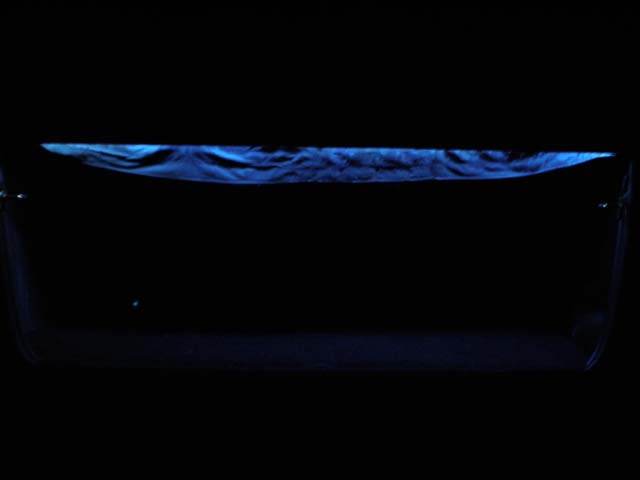

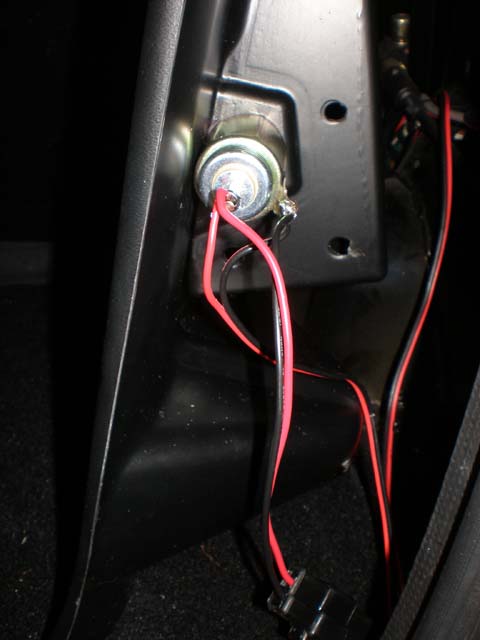

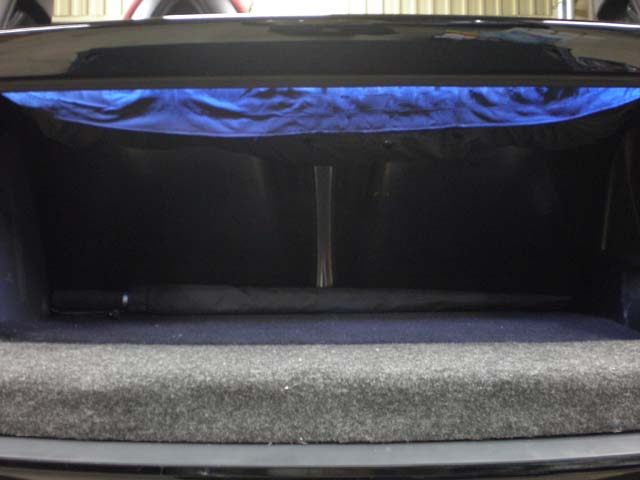

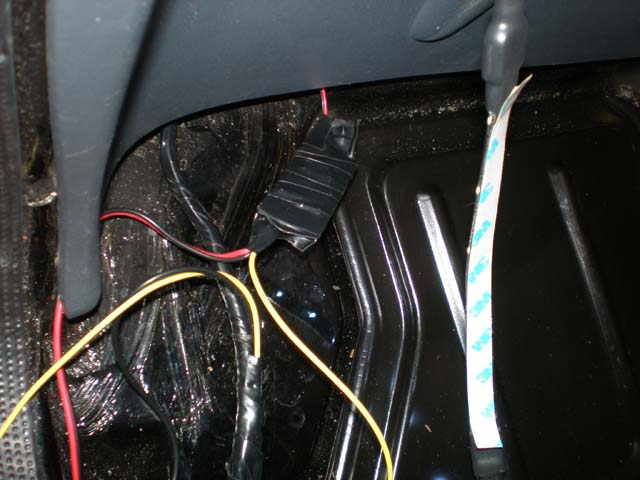

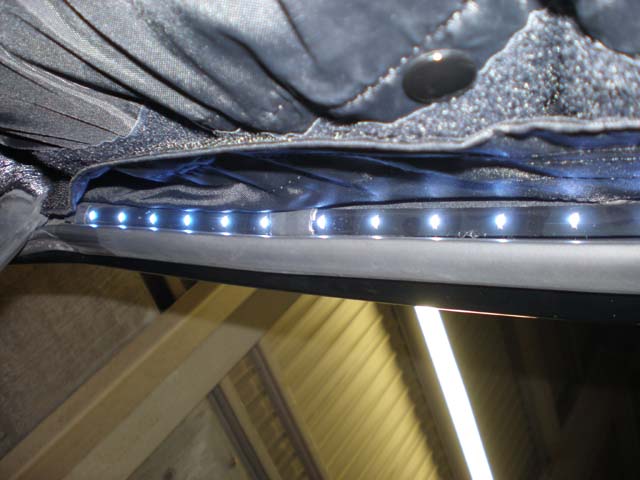

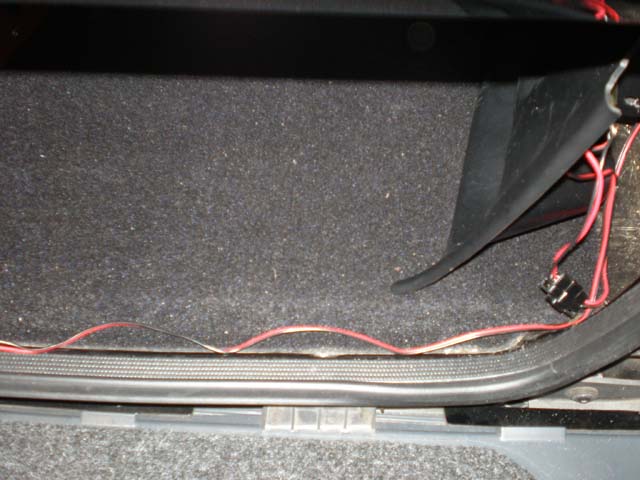

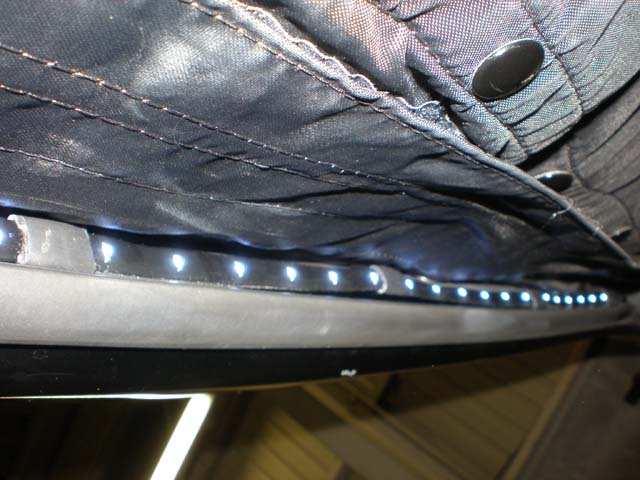

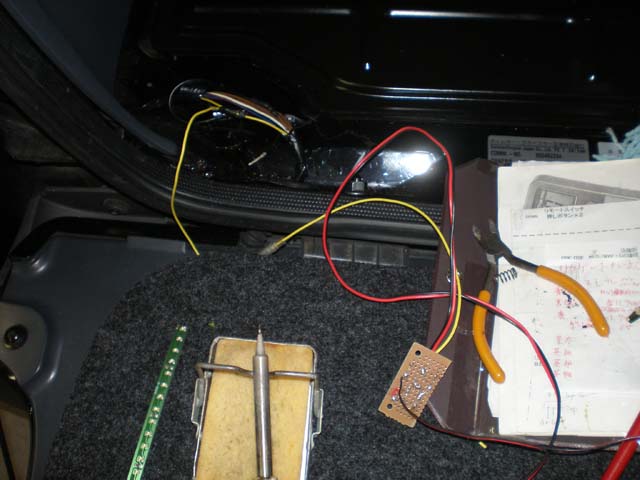

まずは，電源。 キーを切っていても点いてくれないと不便なので，常時電源から取ることに。このためもあって先月取り付けたリアパワーソケットから分岐。このソケットの元はバッテリ直ですが，バッテリ側にちゃんとヒューズを入れてあるので，とりあえず直結！ スイッチは，やっぱりリアﾄﾞｱに連動したいなぁ。マグネットスイッチも試してみたけれど，取付けがいまいち・・・。 XBでもリアドアが開いているとキーロックができないので，車両はちゃんとクローズリミットを取っている筈・・・と思いWISで回路図を調べて，実車で確認すると・・・やはりちゃんとある。 でも車両側回路の詳細は不明なので，念のためバッファリレー基板を作って車両への影響を抑えてリアドアクローズを検出。 照明は，トランクルーム全体が見えるように端から端まで。ちょっと試してみると直接目に入るとまぶしくてトランク内を見にくいので，間接照明にして上から照らすことに。 灰皿照明に使ったテープLEDを６個連結すると丁度いい長さになりました。 できあがり〜。 昼間でも点きますが，リアドアの閉ラッチでちゃんと消えます。 暗闇で点灯すると，こんな様子です。 　 さて，実際の使い心地は・・・・ これから追々試します。
